渲染灯光工具集（Rendering Tools）

ArnoldLigGrpAOV

“RAYTOOL”之【阿诺德灯光组工具】功能使用说明

一、使用情景：

针对阿诺德渲染器， 可以快速对灯光分灯光组

二、操作方式如下：

 1.> 点开ArnoldLigGrpAOV 工具。

2.> 点击增加自定义AOV > 输入自己想要的AOV名字 > 创建 ， （当勾选了全部创建， 那么会把下拉列表的类型全部创建） 。

3.> 选择灯光 > 选择创建的灯光层 > 点击添加灯光按钮 （这样就可以看到包含对象里面多了刚刚添加的灯光）。

4. > 增加自定义aov > 输入AOV 名字> 选择层类型 > 不勾选全部创建 （这样是单独创建想要的层类型）。

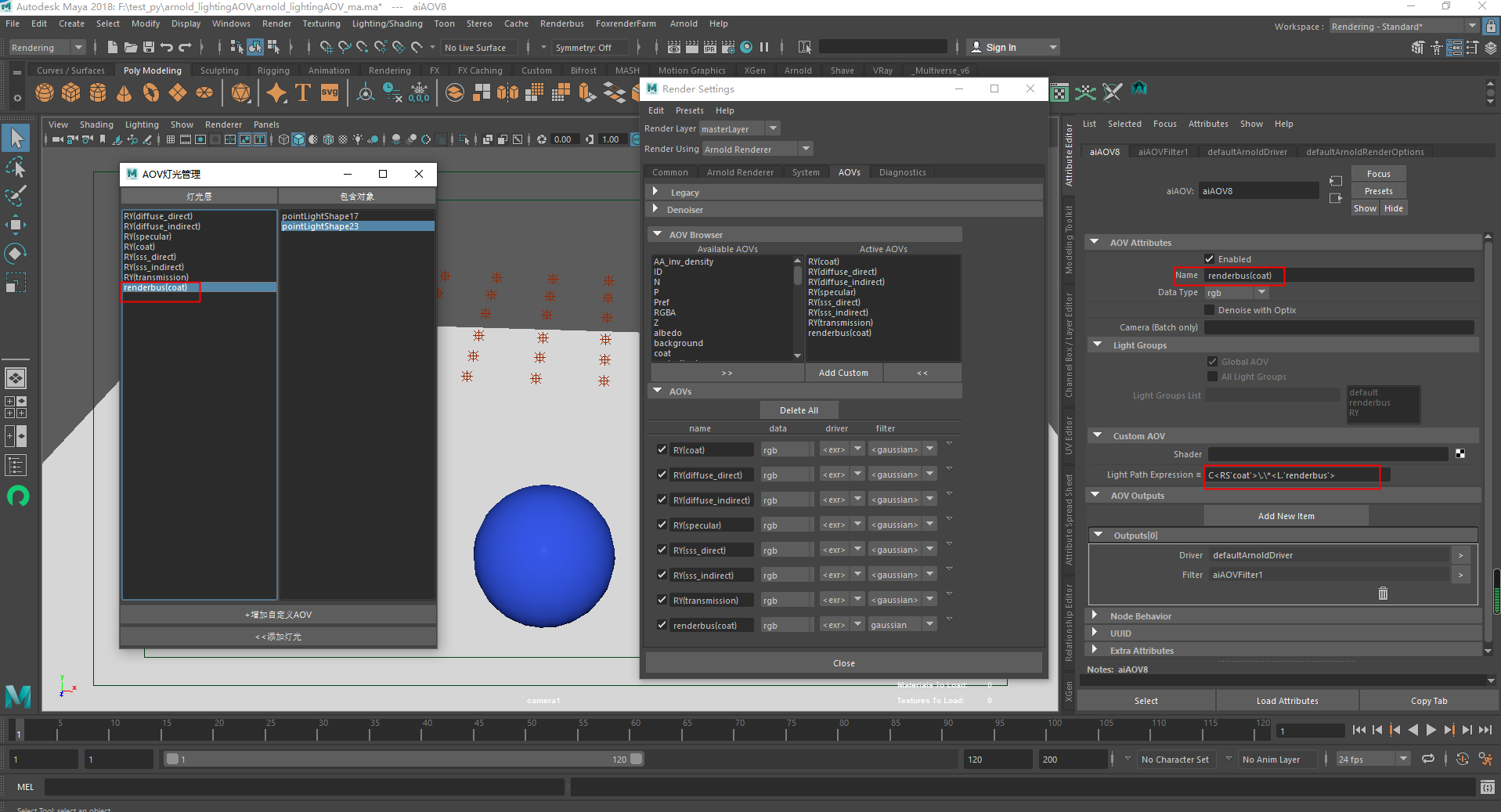

5. 可以看到创建的AOV 在渲染设置里面是对应上的。

ColorSpaceCheck

色彩空间检查工具说明

插件功能：Maya文件的制作过程中会出现以下情况。不同的模型，使用了同一张贴图。且同1张贴图的色彩空间，由于效果需要，可能设置的不一致。从而使后续渲染阶段，渲染器转tx 或者 rstexbin环节出的贴图缓存缓存，出现色彩空间和预期不一样。导致的渲染效果差异。该插件就是用于检查和修改此类问题。

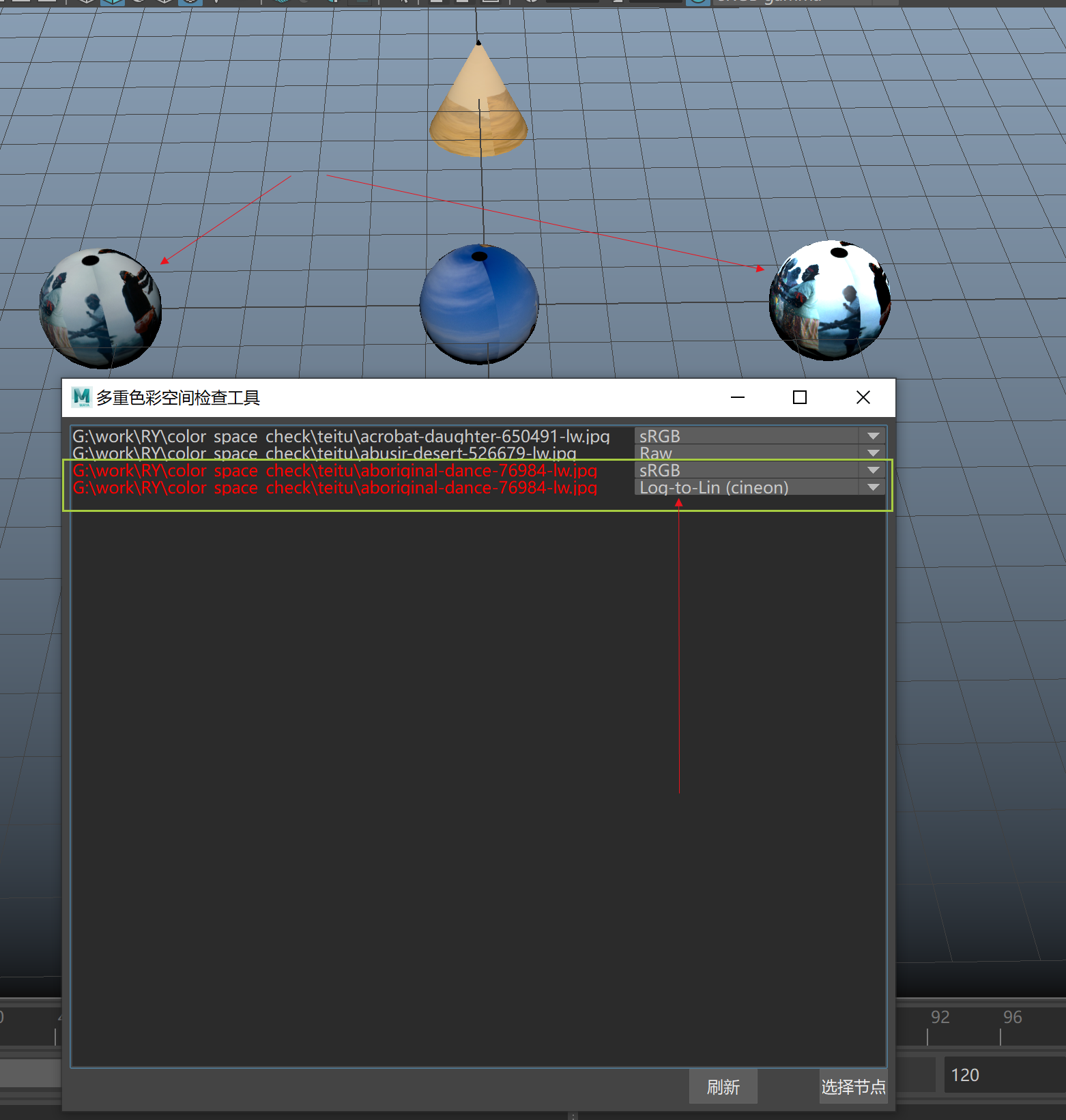

使用方法：该插件界面如下图所示，加载好插件之后，刷新后稍等片刻，就会获取图中每个贴图的色彩空间，如果出现多个节点，使用了同一张贴图，但是贴图用的色彩空间不同的情况。便会红色高亮显示出来。之后使用者便可以方便的进行修改 。

如图所示 ，高亮的贴图右侧就可以看到其对应的色彩空间， 可以直接方面的选择修改色彩空间。双击或者点击下方选择节点按钮，也同样可以方便的直接跳转到对应的file节点进行修改。

如果该插件内，没有红色的高亮显示，证明文件正常，没有贴图色彩空间异常的情况。

RsTexBinConvert

Redshift转贴图缓存工具说明

插件功能：   redshift渲染器不像arnold会自动在贴图同目录生成对应的tx贴图文件。 如果客户想要转rs的贴图。一般不太方便。 此工具能方便的找到文件中的贴图。并转换rstexbin贴图文件。

使用方法：该插件界面如下图所示， 可以直接转换当前场景内用到的贴图 ，同样客户转换指定目录下的贴图，并非一定要用到才行。

1.如果转换当前场景中用到的贴图，待刷新完毕后。 如果选择了特定的贴图，那么就只转换特定贴图 。如果没有特地选择，则就转换所有。如果选择了要转的贴图，点击右下角的转换按钮。  稍等片刻，边转换完毕 。  转换的时间长短， 与场景中贴图数量 机器性能都有关系 。 贴图如果转完了就会呈现绿色且有（rstexbin）前缀。表示转好。 如果对应的节点丢了原贴图，也会用橙色显示出来 并有（missing）前缀，提醒客户方便修改。 依旧呈现灰白色的 ，则就是还没有转的贴图。

2.转换指定路径下的贴图，则切到第2栏， 点击右边的按钮，选择要转换的贴图所在的文件夹。 之后全选或者只选择想要的部分进行转换。  转好的文件，去原图同路径下，便可以看到对应的贴图，已经在里面了。
