在3ds Max中创建游戏模型(2)

2017-10-18 11:43:03

在3ds Max中创建游戏模型第二部分(Renderbus云渲染农场,每日免费渲染效果图

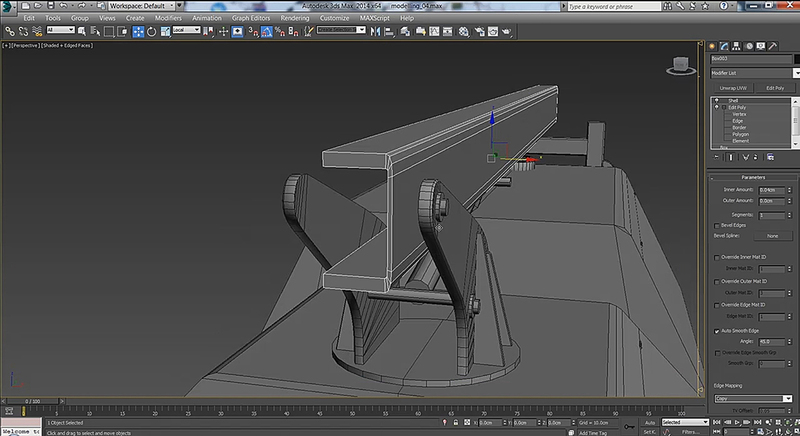

步骤8:Shell Modifier (Shell编辑器) 为了对旋臂吊机进行建模,从一个简单的盒子图元开始,得到正确的尺寸,以匹配我们在第一步中创建的大致略画。 一旦你对旋臂吊机的尺寸感到满意,将网格分解并删除网格的一面; 这样,如果以后,当我们添加Symmetry Modifier(对称编辑器)来完成元素。
但是首先我们将添加一个Shell编辑器,这是一个非常有用的编辑器,可以给我们定制厚度尺寸。 在编辑器内,我将Inner Amount设置为0.04,这将使我们的网格向内挤出。 现在添加对称编辑器,完成此元素。使用编辑器轻松添加单面网格的厚度
步骤9:更多层次的细节
将液压支柱复制到旋臂吊机的两侧。已经切成两半的薄圆筒可用于给支柱固定一点。为了给灯光能在某地方附加,我建立一个框架,再次按照与倒角边缘相同的规则,并考虑这种设计如何在现实生活中工作。 你可以通过使用五面扁平圆柱体快速添加螺栓。如果它看起来太简单,我们将在纹理阶段添加细节,所以不用担心。使用我们已经建模过的,我们可以继续把旋臂吊机整理出来
步骤10:添加灯光
灯是具有两个高度段的圆柱。 一旦转换为可编辑的多边形,请选择其中一个边缘,并进行循环选择,这将自动选择圆柱体的连接边缘。 你现在可以将它们缩放到灯具的正确形状。 再次为光的背面做这个。Bevel tool(斜角工具)可轻松添加夹具玻璃的压痕。 支架是操纵成形的盒子。 复制这些支架和灯,但不是单纯的复制它们,而是选择“Instance” - 这将网格连接到原始图像,因此你所做的任何编辑都将复制到其他支架和灯。 这减少了重复的工作。“Instance”真的减少了重复的工作
步骤11:建模车轮
创建一个多边的圆柱体,以获得平滑的圆形形状。 我发现有24个段足够了。轮子的多边形可以变高,所以记住这一点,但不要太低,不然弯曲的边缘开始变平。 选择前面的多边形并应用Bevel tool(斜角工具)。 更改挤压和斜角选项,以轮胎和金属轮毂盖的基本形状进行建模。点击Bevel tool(斜角工具)上的绿色+标志可以保持工具打开,并选择所选的多边形,使你能够更快地工作。 轮胎的外边缘非常锋利,因此循环选择边缘,并应用更大的倒角软化它们。造型轮时提前考虑;额外的切割和挤压可以显着增加多边形
步骤12:添加较小的细节
发电机的主体正在建模阶段结束,我们可以依靠纹理来添加最终的较小细节。 你可以在图像中看到,成品轮胎有平滑的外边缘,并且我也添加了一些车轮螺母,使用与创建螺栓相同的过程。 有时可能难以确定哪些细节应该在纹理中,哪些应该被建模,正如你将在本系列的后续部分中找到的,但现在我决定用两个按钮进行建模,而不是依赖于纹理。 如果是3D,我认为这有利于资源。完成发电机的建模
步骤13:创建拖杆
拖杆的末端有一个特殊的形状,它能与车子挂上。 创建球体并删除背面,然后挤出开口边缘并将其结合到开放式框的角落。 这种不寻常的形状应该会发出一些有趣的镜面亮点。 表面也将在这个区域变化,所以着色器和纹理将在这里比几何体更重要的部分。 车轮支架采用弯曲成形的小圆筒制成; 因为这个轮只是为了平衡而不是承重的,它可以很小。纹理和着色器工作将提供必要的细节
步骤14:接线灯
灯的电线将为资源引入更有机的形状,直到现在它是非常硬的表面。 电线还可以引入很少的颜色斑点,以增加兴趣。 首先,为从电线开始的接线盒建模。 然后从接线盒开始创建样条线,并在光线的中间结束。 有时在3D空间排样条线可能会很棘手,所以使用“Snap to Vertex”可以帮助你。 通过添加更多的顶点来优化样条线,所以我们可以使用Bezier Curve“贝塞尔曲线”来弯曲线,以软化或收紧曲线。 为所有六个灯做这个。添加一些有机形状来分解硬表面
步骤15:最终细节通道
灯具不仅具有电线,而且液压支柱需要通向它们的管道。 使用与接线相同的技术,我添加了运行到发电机背面的管道。 小圆柱体用于封盖管道的末端并连接发电机。 我加了一根较粗的电线,进入旋臂吊机,表明它是导致灯光的主电源线。 这是我想添加到这个资源网格的细节。 现在我们可以移动到UV贴图上并整理烘烤。发电机模型现已完成,准备UV贴图
最终作品
